概述：本試驗機符合GB 13539.1-2008低壓熔斷器 第1部分第8.4的標準要求，檢測熔斷器的動作特性，包括約定不熔斷電流與約定熔斷電流驗證、“g”熔斷器的額定電流驗證、時間-電流特性等等；為各質檢所以及熔斷器廠家提供一套全面方便的檢測方案。
系統組成

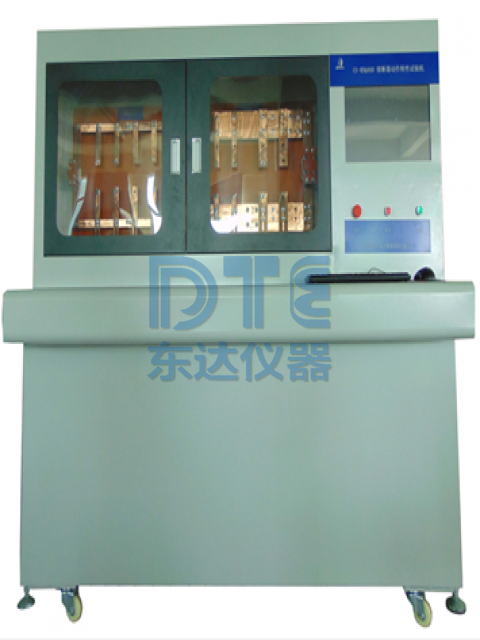

本試驗機由1個高精度直流恒流源、PLC可編程控制器、電腦、電流變送器、電流傳感器、可移動機箱等組成。
該試驗機能夠穩定輸出所需要的測試電流，消除由于電源電壓波動、連接導線或銅排、試品阻值變化對的測試電流影響，提高測試結果的準確性。該電源具有損耗小、效率高、操作簡便，并且具有完備的控制和檢測功能。電腦、示波器安裝在設備上，操作方便，高端上檔次。（示波器由客戶提供）主要技術參數
輸入電源：單相交流220V，±5％,50HZ，功率3KW;
輸出直流電流10~400A,1路；
電流上升時間：50~1000ms；
輸出電壓0~5V；
測試熔斷器電流范圍：5~300A，可測試過載電流2.0/2.5/3.0/3.5/4.0/5.0/8.0/10倍（即10~3000A）
通電時間：0.1~999.9s/m/h連續設定；
瞬時熔斷時間測量：1~9999/ms (用示波器測量) （示波器由需方提供）;
電流穩定度范圍： ±0～3％ (可選擇上下限值)；
恒流精度：≤±1％讀數；
判斷功能：是否合格標準；
輸出電流回路：1回路；
測試試樣：1~6個（逐個測試）;
設備內箱提供恒溫恒濕環境：溫度21~40任意可設定；
試樣內箱尺寸:長1000高600深300
試驗機外形尺寸：長1600*深750*高1600
