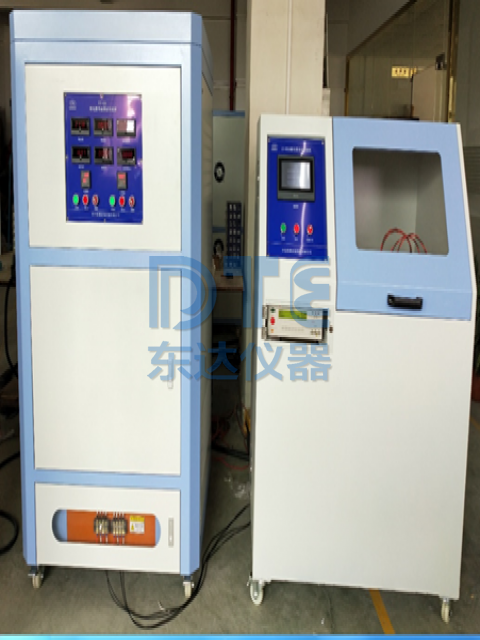

一、設備概述
繼電器綜合性能測試機用于測試交流與直流繼電器的以下性能：
a) 繼電器的線圈電阻；
b) 繼電器的線圈溫升；
c) 繼電器觸點吸合與釋放電壓；
d) 繼電器觸點接觸電阻；
e) 繼電器觸點吸合與釋放時間；
f) 繼電器觸點機械壽命；
g) 繼電器觸點電氣壽命；
h) 繼電器絕緣電阻測試；
1. 繼電器的線圈電阻測試，測量范圍 0 –1000.0Ω
1) 分辨率：0.1Ω
2) 測量誤差 ±2%
2. 繼電器線圈溫升
1) 溫度測量：4路探頭；
2) 測試溫度：0~200度測量，溫度分辨率0.1度，精度2%；
3) 熱電偶型號：T型；
3. 繼電器觸點吸合與釋放電壓
1) 測量范圍DC 0—30V,電流0~1A
2) 分辨率：0.1V
3) 測量誤差 ±1% +20mV
4) 測量范圍AC 0—250V 電流0~2A
5) 分辨率：0.1V
6) 測量誤差 ±1% +0.1V
4. 繼電器觸點接觸電阻
1) 測試電阻使用的電流為直流6V 1A
2) 電阻測量范圍 0 – 200mΩ
3) 分辨率0.01 mΩ測量誤差 ±2%±2% mΩ
5. 繼電器觸點吸合與釋放時間
1) 測量吸合時間：0~1000ms
2) 分辨率：1 ms
3) 測量誤差 ±1%
4) 測量釋放時間：0~1000ms
5) 分辨率：1 ms
6) 測量誤差 ±1%
6. 繼電器機械壽命測試
1) 接通時間：1~999.9s
2) 斷開時間：1~999.9s
3) 測試次數：1~99999999次可設定
4) 線圈供電：DC 0~30V
5) 線圈供電：AC 0~300V
7. 繼電器電氣壽命測試
1) 負載電壓：?jiǎn)蜗?110~300V可調
2) 負載電流：?jiǎn)蜗?～30A可調
3) 功率因數：0.3~1
4) 負載路數：1路
5) 通電時間：1~999.9s
6) 斷電時間：1~999.9s
7) 測試次數：1~99999999次可設定
8) 線圈供電：DC 0~30V
9) 線圈供電：AC 0~300V
8. 繼電器絕緣電阻測試
1) 電壓：250/500/750/1000V
2) 絕緣電阻：1~9999MΩ
9. 控制系統:PLC+觸摸屏
10. 機械與電氣壽命：4工位，共用1路負載
性能測試：1工位
